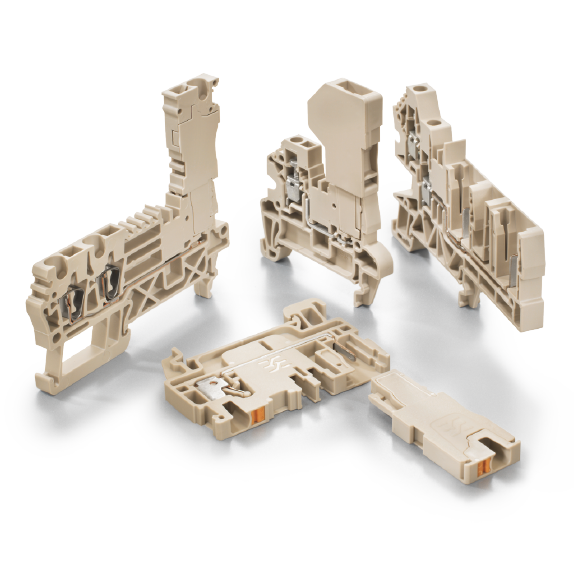

Terminal blok adalah komponen vital dalam dunia kelistrikan dan otomasi industri, berfungsi sebagai titik sambungan yang aman dan teratur untuk kabel. Keandalan sambungan sangat bergantung pada metode koneksi yang digunakan. Berbagai produsen, menawarkan terminal blok dengan beragam metode koneksi, masing-masing dirancang untuk kebutuhan aplikasi yang spesifik.
Artikel ini akan mengulas jenis-jenis utama terminal blok berdasarkan metode koneksinya

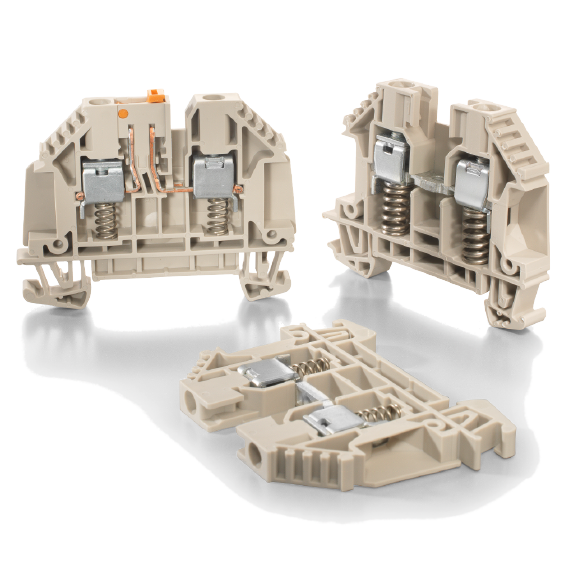

1. Terminal Blok Koneksi Sekrup (Screw Connection)
Koneksi sekrup adalah salah satu metode koneksi yang paling mapan, telah terbukti keandalannya selama lebih dari 90 tahun. Metode ini sangat dikenal dan diterima di seluruh dunia.
Prinsip Operasi Terminal Block Koneksi Sekrup:
Sambungan dibuat dengan mengencangkan sekrup yang menekan konduktor ke bar arus, mekanisme pengunci sekrup yang dipatenkan, untuk memastikan koneksi tetap kencang dan bebas perawatan, menghilangkan kebutuhan untuk mengencangkan ulang sekrup terminal
Keunggulan:
Memberikan kekuatan kontak yang tinggi, menghasilkan sambungan konduktor yang stabil dalam jangka panjang dan kedap gas, bahkan untuk penampang konduktor besar hingga 240 mm². Metode ini memungkinkan penyambungan multi-konduktor, menghemat ruang dan waktu. Konduktor dapat dijepit tanpa pretreatment, meskipun ferrules juga bisa digunakan untuk proteksi penyambungan. Logam konduktif umumnya terbuat dari paduan tembaga berkualitas tinggi yang tahan korosi, meminimalkan kenaikan suhu karena konduktivitas listrik yang baik.
2. Terminal Blok Koneksi Push-in (Push-in Connection)
Koneksi Push-in dikembangkan untuk penyambungan konduktor secara langsung.
Prinsip Operasi Terminal Block Koneksi Push-in:

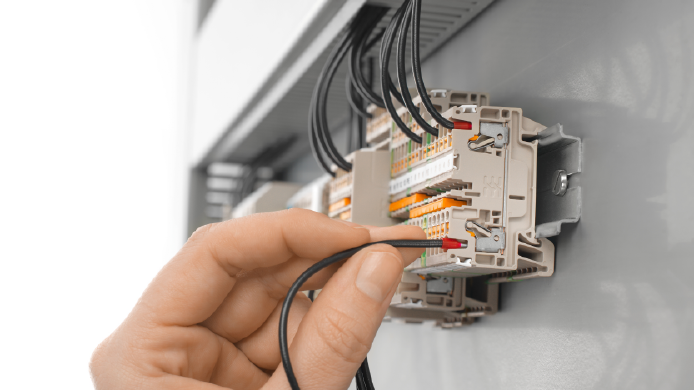

konduktor fleksibel dengan ferrule dimasukkan langsung ke terminal blok tanpa menggunakan alat. Pegas kontak khusus terbuka secara otomatis saat konduktor dimasukkan, memberikan gaya tekan yang diperlukan terhadap bar arus. Untuk melepaskan konduktor atau menyambungkan konduktor fleksibel tanpa ferrule (mulai dari 0.14 mm²), pegas dibuka dengan tombol aktuasi
Keunggulan:
Menghemat waktu penyambungan, Pengkabelan dan pengoperasian yang aman berkat tombol aktuasi berkode warna, dan Konduktor mudah dilepas tanpa alat khusus. Teknologi ini telah diuji dan disetujui untuk berbagai aplikasi, termasuk ketahanan getaran, ketahanan guncangan dan korosi, serta sertifikasi untuk area dengan peningkatan keselamatan.
3. Terminal Blok Koneksi Push-X (Push-X Connection)
Push-X adalah teknologi koneksi pegas terbaru yang digunakan pada terminal block.
Prinsip Operasi Terminal Blok Koneksi Push-X:
Berbeda dari Push-in, Push-X memiliki ruang kontak yang sudah tegang (pretensioned contact chamber). Ini memungkinkan penyambungan konduktor tanpa alat dan tanpa upaya signifikan (hampir tanpa gaya). Dengan sentuhan ringan pada permukaan pelepas di dalam ruang penjepit, pegas kontak dilepas dan konduktor terhubung dengan cepat dan permanen.
Keunggulan:
Kemudahan pengoperasian yang tinggi. Instalasi cepat untuk semua jenis konduktor, dengan atau tanpa ferrule. Waktu instalasi berkurang karena tidak perlu pretreatment konduktor. Pelepasan dan penegangan ulang pegas kontak yang cepat dan mudah melalui elemen aktuasi, diuji ketahanan terhadap getaran dan simulasi transportasi untuk memastikan ruang penjepit tetap terbuka sebelum pengkabelan akhir.
4. Terminal Blok Koneksi Spring-cage (Spring-cage Connection Technology)
Spring-cage connection technology memungkinkan koneksi pegas yang mudah dengan bantuan obeng.
Prinsip Operasi Terminal Blok Koneksi Spring-Cage:

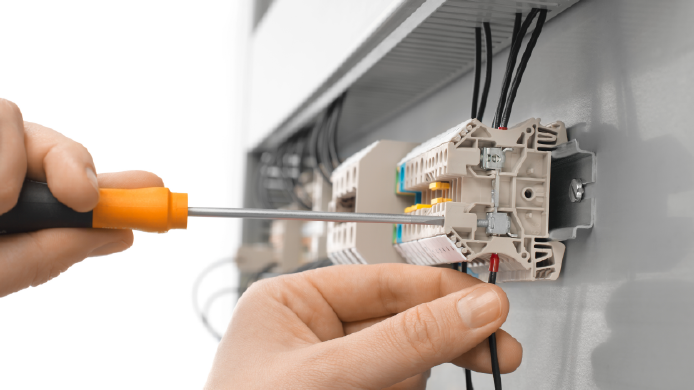

Titik terminal dibuka dengan obeng standar. Setelah konduktor dimasukkan ke ruang penjepit, obeng dilepas dan konduktor secara otomatis membuat kontak. Koneksi frontal, di mana konduktor dan obeng datang dari arah yang sama secara paralel, memastikan pengoperasian yang nyaman.
Keunggulan:
Kekuatan kontak tidak bergantung pada pengguna, menciptakan koneksi yang tahan getaran dan kedap gas dengan stabilitas jangka panjang. Dapat mengklem berbagai jenis konduktor tembaga hingga 35 mm² tanpa pretreatment. Terminal blok menyediakan ruang insersi yang besar untuk konduktor dengan ferrule dan kerah insulasi.
5. Terminal Blok Koneksi Cepat (Fast Connection)
Koneksi cepat (Fast connection) menggunakan prinsip perpindahan isolasi (insulation displacement connection).
Prinsip Operasi Terminal Blok Koneksi Cepat:
Tidak perlu mengupas atau memasang proteksi penyambungan (splicing protection) pada konduktor. Setelah konduktor dipotong sesuai panjang dan dimasukkan, isolasi konduktor dipotong dan digeser saat tuas diaktifkan dengan obeng, membuat kontak yang luas dan kedap gas
Keunggulan:
Menghemat waktu hingga 60% selama koneksi karena tidak memerlukan pretreatment konduktor. Pengaturan status pengalihan yang andal dengan tuas putar yang dapat dipasang.
6. Terminal Blok Koneksi Plug-in (Plug-in Connection – Sistem COMBI)
Sistem koneksi plug-in Phoenix Contact (sistem COMBI) dirancang untuk persyaratan kemampuan plug-in yang ketat dan universal.
Prinsip Operasi Terminal Blok Koneksi Plug-in:
Terminal blok dan konektor memiliki zona plug-in standar, memungkinkan kombinasi bebas antara konektor dan terminal dasar dalam empat teknologi koneksi (Push-in, screw, spring-cage, fast-connection). Struktur modular memungkinkan perakitan mandiri konektor dan kopling. Konduktor tembaga dapat dihubungkan tanpa pretreatment.
Keunggulan:
Kontak plug-in yang kuat memungkinkan arus nominal hingga 41 A dan tegangan nominal hingga 1000 V. Tingkat keamanan tinggi dengan desain konektor yang tahan sentuh. Proteksi terhadap kesalahan penyambungan dengan opsi pengkodean individual. Tahan getaran dengan aksesori penguncian opsional. Fleksibilitas penuh dengan konektor yang dirancang untuk perakitan mandiri
7. Terminal Blok Koneksi Baut (Bolt Connection)
Koneksi baut digunakan untuk sambungan kabel dengan lug kabel berbentuk cincin dan garpu. Metode ini umumnya ditemukan pada terminal blok arus tinggi.
Prinsip Operasi Terminal Blok Koneksi Baut:
Sambungan dibuat dengan mengencangkan mur pada baut berulir yang menahan lug kabel, menggunakan mekanisme pengunci sekrup terintegrasi atau ring pegas untuk mencegah mur kendor, menjamin penggunaan yang aman bahkan di bawah guncangan dan getaran.
Keunggulan:
Memberikan kekuatan tarik konduktor yang besar berkat gaya kontak tinggi dan permukaan kontak yang luas. Pengkabelan lug kabel cincin yang cepat, Menjamin penggunaan yang aman bahkan saat terkena guncangan dan getaran tinggi. Dapat menyambungkan hingga empat lug kabel per baut pada terminal multi-konduktor. Cocok untuk arus dan tegangan sangat tinggi. Menangani penampang konduktor yang besar, hingga 300 mm²
8. Terminal Blok Koneksi Hybrid/Kombinasi Teknologi
Terminal blok hybrid adalah terminal yang menggabungkan dua metode koneksi berbeda dalam satu unit. Umumnya, metode koneksi yang berbeda diterapkan di sisi kabinet kontrol dan sisi koneksi lapangan.
Prinsip Operasi Terminal Blok Koneksi Hybrid:
Mengintegrasikan, misalnya, Push-in di satu sisi dan Plug-in, Screw, atau Spring-cage di sisi lain, Terminal blok plug-in yang dapat dihubungkan di satu sisi adalah contoh terminal hybrid.
Keunggulan:
Memenuhi persyaratan pengkabelan internal (misalnya, cepat dan mudah) dan eksternal (misalnya, kokoh atau dapat dicabut) secara bersamaan. Menawarkan kebebasan memilih teknologi koneksi dengan opsi kombinasi dan Desain yang ringkas membantu menghemat ruang.
