Pendahuluan
Dalam sistem otomasi industri, pengendalian kecepatan motor listrik menjadi salah satu aspek yang sangat penting untuk meningkatkan efisiensi dan kinerja proses produksi. Salah satu perangkat yang umum digunakan untuk keperluan ini adalah Variable Speed Drive (VSD) atau inverter.
Dalam penerapannya, terdapat dua jenis sistem pengendalian utama pada VSD, yaitu Open Loop dan Closed Loop. Artikel ini akan membahas pengertian masing-masing sistem, perbedaan mendasar antara keduanya, serta contoh dan aplikasi umumnya dalam industri.
Pengertian Open Loop
Open Loop merupakan sistem kendali di mana VSD mengatur kecepatan motor berdasarkan perintah input, seperti frekuensi, tanpa menerima umpan balik (feedback) dari motor atau sistem. Artinya, sistem tidak mengetahui apakah motor beroperasi sesuai dengan perintah yang diberikan.
Karakteristik Open Loop:
- Tidak menggunakan sensor umpan balik.
- Struktur sistem lebih sederhana dan biaya instalasi lebih rendah.
- Akurasi pengendalian lebih rendah, terutama pada beban yang berubah-ubah.
- Cocok untuk aplikasi dengan beban yang relatif konstan dan tidak memerlukan presisi tinggi.
Contoh Aplikasi Open Loop:
- Pompa air
- Kipas industri
- Conveyor ringan
Pengertian Closed Loop
Closed Loop adalah sistem pengendalian di mana VSD menerima umpan balik dari motor, biasanya melalui sensor seperti encoder atau tachogenerator. Informasi umpan balik ini memungkinkan VSD menyesuaikan output-nya secara dinamis untuk mempertahankan kecepatan, posisi, atau torsi motor dengan akurasi tinggi.
Karakteristik Closed Loop:
- Menggunakan sensor untuk memperoleh data aktual dari motor.
- Kemampuan kontrol lebih akurat dan responsif terhadap perubahan beban.
- Sistem lebih kompleks dan memerlukan biaya tambahan untuk sensor dan integrasi.
- Cocok untuk aplikasi yang memerlukan kestabilan dan presisi tinggi.
Contoh Aplikasi Closed Loop:
- Elevator/lift
- Mesin CNC
- Extruder plastik
- Sistem crane atau hoist

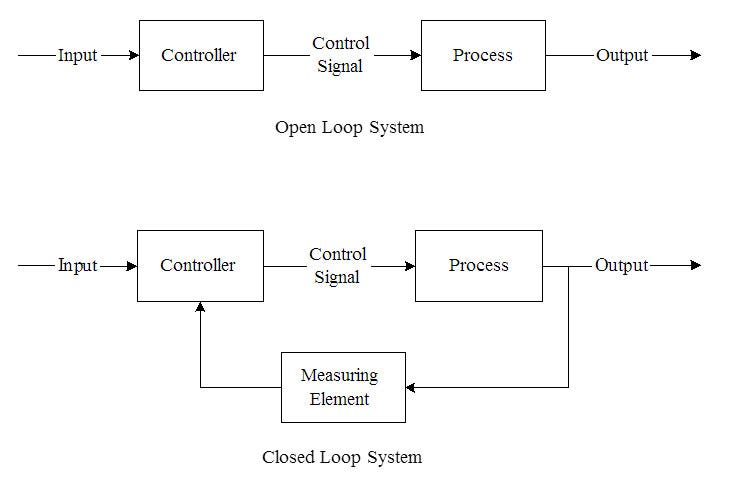

Perbedaan Open Loop dan Closed Loop
| Aspek Perbandingan | Open Loop | Closed Loop |
|---|---|---|
| Sensor feedback | Tidak menggunakan sensor | Menggunakan sensor (misal: encoder) |
| Akurasi pengendalian | Sedang, tergantung beban | Tinggi, tetap stabil meskipun beban berubah |
| Kompleksitas sistem | Sederhana | Lebih kompleks |
| Biaya implementasi | Relatif rendah | Relatif tinggi |
| Respons terhadap perubahan beban | Lambat atau tidak presisi | Cepat dan presisi |
| Kebutuhan pemeliharaan | Minim | Lebih tinggi (terutama sensor) |
Pemilihan antara sistem open loop dan closed loop perlu mempertimbangkan beberapa faktor, antara lain:
- Kebutuhan presisi dalam pengendalian kecepatan atau torsi.
- Kondisi beban (statis atau dinamis).
- Anggaran biaya untuk instalasi dan pemeliharaan.
- Tingkat keandalan dan kestabilan sistem yang diinginkan.
Sebagai contoh, untuk aplikasi seperti conveyor dengan beban tetap dan tidak memerlukan pengendalian presisi tinggi, sistem open loop sudah cukup memadai. Namun, untuk aplikasi seperti mesin pemotong otomatis atau elevator, sistem closed loop lebih disarankan karena membutuhkan keakuratan dan keamanan operasional.
Kesimpulan
Open loop dan closed loop merupakan dua pendekatan pengendalian pada Variable Speed Drive yang memiliki karakteristik dan keunggulan masing-masing. Pemahaman yang tepat mengenai kedua sistem ini sangat penting dalam menentukan solusi yang paling sesuai dengan kebutuhan aplikasi di lapangan.
Dengan mempertimbangkan aspek teknis, biaya, dan tujuan operasional, pengguna dapat memilih sistem kontrol yang optimal untuk mendukung efisiensi dan produktivitas sistem otomasi industri secara keseluruhan.
Sistem open loop pada VSD Nidec menawarkan kontrol kecepatan motor yang sederhana tanpa sensor, ideal untuk aplikasi beban tetap.
